Inhalt

1.Definition und Überblick
2.Zwecke und Bedeutung des Testens
3. Häufige Arten erkannter Verunreinigungen
4. Kerntestmethoden
4.1 Gravimetrische Methode (Wägeanalyse)
4.2 Mikroskopische Analyse
4.3 Chemische Analyse
5. Wichtigste Industriestandards
6. Hauptanwendungsfelder
7.Standardtestverfahren
8. Fazit

1. Definition und Überblick

Unter Sauberkeitsprüfung versteht man einen technischen Prozess zur Erkennung, Quantifizierung und Analyse von Restverunreinigungen (Feststoffpartikel, Ölflecken, Fasern, ionische Rückstände usw.) auf der Oberfläche von Industriekomponenten und -produkten. Das Hauptziel besteht darin, sicherzustellen, dass die Oberflächenreinheit der Produkte den Industriespezifikationen und den technischen Anforderungen der Kunden entspricht.

2. Zweck und Bedeutung von Tests

· Qualitätskontrolle:Überprüfen Sie die tatsächliche Leistung von Reinigungsprozessen wie Ultraschallreinigung und Sprühreinigung, um die Produktionsqualität zu verwalten.

· Vermeidung von Ausfallrisiken:Vermeiden Sie effektiv Fehlfunktionen wie Ölkreislaufverstopfungen, Lagerverschleiß und Schaltkreiskurzschlüsse von Komponenten und verlängern Sie die Produktlebensdauer.

· Compliance-Konformität:Erfüllen Sie spezielle Industriestandards und maßgeschneiderte technische Spezifikationen von Kunden aus der Automobil-, Luft- und Raumfahrt-, Medizin- und anderen Branchen.

· Prozessoptimierung:Spüren Sie Schadstoffquellen auf, optimieren Sie Produktions-, Verarbeitungs- und Reinigungsprozesse gezielt und reduzieren Sie Fehlerquoten.

3. Häufige Arten erkannter Verunreinigungen

· Feste Partikelverunreinigungen:Metallspäne, Staub, Fasern, Schleifrückstände, Kies und andere Verunreinigungen.

· Filmrückstände:Organische Beläge wie z. B. Verarbeitungsöle, Schmierstoffe, Paraffin- und Reinigungsmittelrückstände.

· Ionische Verunreinigungen:Salze, Flussmittelrückstände usw. Sie beeinträchtigen die Zuverlässigkeit elektronischer Produkte erheblich und sind ein wichtiger Prüfgegenstand in der Elektronikindustrie.

4. Kerntestmethoden

4.1 Gravimetrische Methode (Wägeanalyse)

Es handelt sich um die grundlegendste und universellste quantitative Testmethode. Verunreinigungen auf Bauteiloberflächen werden durch Sprühen, Ultraschallextraktion und andere Methoden gesammelt. Der Extrakt wird durch eine vorgewogene mikroporöse Membran filtriert. Die Membran wird getrocknet und erneut gewogen, anschließend wird die Gesamtmasse der Schadstoffe pro Flächeneinheit berechnet (übliche Einheit: mg/1000 cm²).

4.2 Mikroskopische Analyse

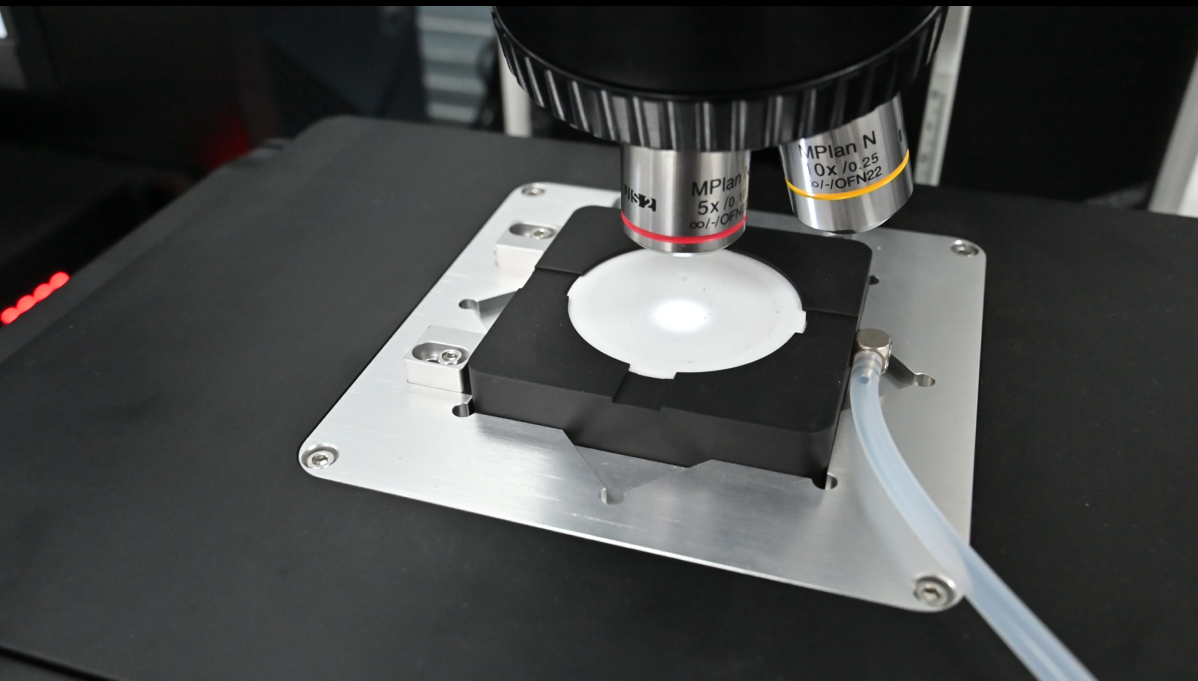

· Optische Mikroskopie:Zählen Sie Partikel auf der Filtermembran, analysieren Sie die Partikelgrößenverteilung und filtern Sie übergroße schädliche Partikel (z. B. Partikel ≥50 μm).

· SEM-EDS (Rasterelektronenmikroskop mit energiedispersiver Spektroskopie):Erzielen Sie Bilder mit ultrahoher Vergrößerung, um die Elementzusammensetzung von Partikeln genau zu analysieren, metallische und nichtmetallische Verunreinigungen zu unterscheiden und Verschmutzungsquellen zu identifizieren.

4.3 Chemische Analyse

·TOC-Test (Total Organic Carbon):Messen Sie präzise den Gehalt an organischen Verunreinigungen wie Restöl und Reinigungsmitteln.

· FTIR (Fourier-Transformations-Infrarotspektroskopie):Identifizieren Sie die Zusammensetzung organischer Rückstandsfilme, einschließlich Fett und makromolekularer Polymere.

·Ionenchromatographie:Erkennen Sie verbleibende schädliche Ionen wie Chloridionen und Sulfatradikale, die häufig bei der Prüfung von Präzisionselektronik und High-End-Komponenten eingesetzt werden.

5. Wichtigste Industriestandards

· Automobilindustrie:ISO 16232, VDA 19.1 (geltende Kernnormen)

· Luft- und Raumfahrtindustrie:AS9100, GB/T 39095

· Medizinische Industrie:ISO 13408-2

· Nationaler Standard von China:GB/T 41481-2022 (identisch mit ISO 16232)

6. Hauptanwendungsgebiete

Diese Technologie wird häufig in der Präzisionsfertigung mit strengen Sauberkeitsanforderungen eingesetzt und umfasst: Motorteile für Kraftfahrzeuge, Kraftstoffeinspritzdüsen und Bremskomponenten; Hydraulikventile, Lager und Kraftstoffsystemteile für die Luft- und Raumfahrt; elektronische Produkte wie Leiterplatten, Präzisionssteckverbinder und Sensoren; Medizinische Implantatgeräte und chirurgische Instrumente; Kernkomponenten neuer Energiebatterien und -motoren.

7. Standardtestverfahren

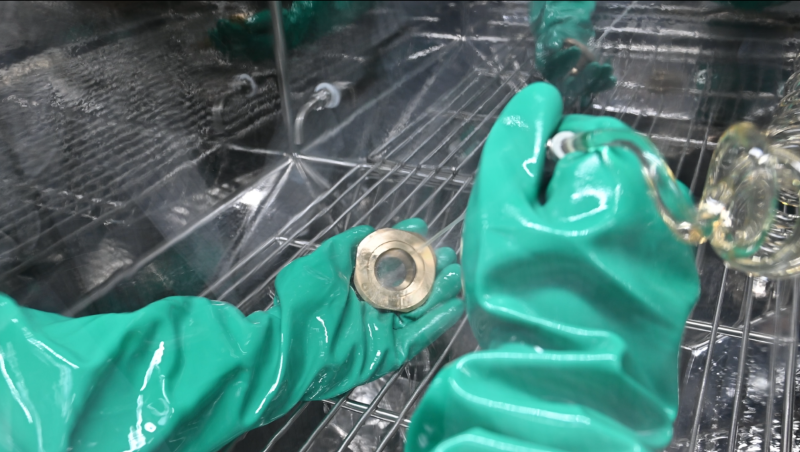

· Schadstoffextraktion:Sammeln Sie alle restlichen Verunreinigungen auf Bauteiloberflächen durch Flüssigkeitssprühen, Ultraschalloszillation und andere Methoden.

· Filtration und Anreicherung:Filtern Sie den Extrakt mit mikroporösen Membranen, um alle festen Verunreinigungen und Rückstände abzufangen.

· Einzeltests und Analysen:Testen Sie die Gesamtmasse der Verunreinigungen mithilfe der gravimetrischen Methode; Zählen Sie die Partikelmenge und messen Sie die Partikelgröße unter einem Mikroskop. Analysieren Sie die Schadstoffzusammensetzung mit SEM-EDS, FTIR und anderen Geräten.

· Ergebnisauswertung und Berichterstellung:Vergleichen Sie Testdaten mit Industriestandards und technischen Grenzwerten, um die Produktreinheitsqualifikation zu beurteilen, und erstellen Sie offizielle Testberichte.

8. Fazit

Als zentrale Qualitätskontrollmaßnahme in der Präzisionsfertigungsindustrie beseitigt die Sauberkeitsprüfung effektiv schädliche Restverunreinigungen auf Komponenten und eliminiert potenzielle Produktausfallrisiken. Es bestimmt direkt die Zuverlässigkeit, Sicherheit und Lebensdauer von Produkten und ist zu einem obligatorischen Qualitätsprüfverfahren für High-End-Fertigungsbereiche geworden, darunter Automobil, Luft- und Raumfahrt, medizinische Behandlung, Präzisionselektronik und neue Energie.
